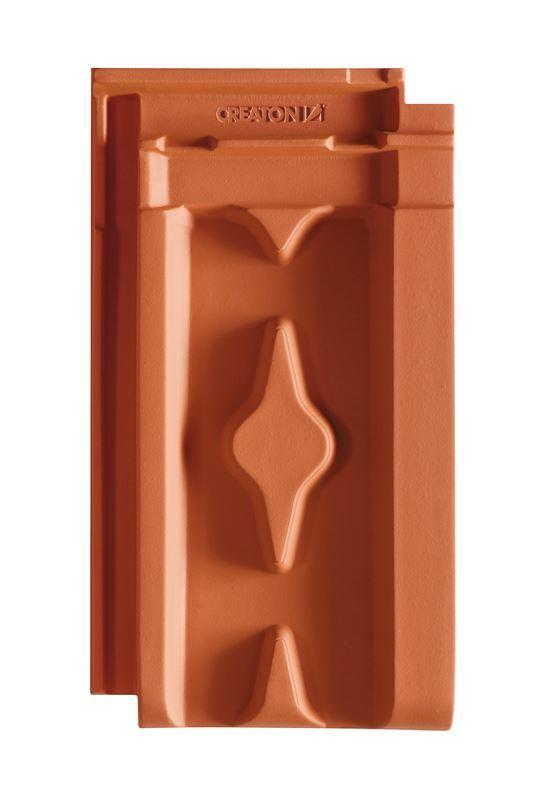

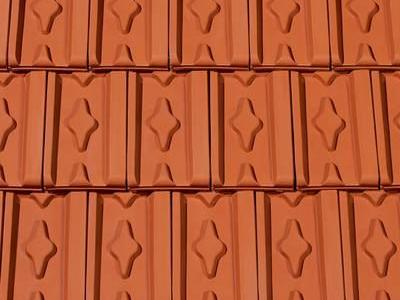

Herzziegel

Schnell ins Herz geschlossen wird dieser Ziegel wegen seinem unverwechselbaren und charaktervollen Erscheinungsbild mit "Herz" - ein Traditionsmodell mit außergewöhnlicher Oberfläche. Die tiefe Seitenverfalzung bietet zudem hohe Sicherheit bei Regeneintrag.

Vorteile
Farben
Technische Daten

Traditionsmodell mit außergewöhnlicher Oberfläche

engobiert

GRÖSSE:		CA. 230 X 420 MM
	min. ca.	i.M. ca.	max. ca.
DECKBREITE:	204 mm	205 mm	207 mm
DECKLÄNGE:	337 mm	344 mm	350 mm
	max. ca.	i.M. ca.	min. ca.
ZIEGELBEDARF:	14,5 Stk./m	14,1 Stk./m	13,7 Stk./m
GEWICHT:	ca. 3,3 kg/Stk	ca. 46,5 kg/m
MINIPACK: 6 STÜCK		Palette: 240 Stück

	LAF-WERTE IN MM
Firstziegel	DN 20 25 30 35 40 45 50
PZ 2,5 Stk./lfm.	LAF 70 65 60 60 55 50 50 FLA 80 70 65 55 50 45 35
PRK 3,0 Stk./lfm.	LAF 70 65 60 60 55 50 50 FLA 100 90 85 80 65 60 50

LAF = Lattenabstand zum Firstschnittpunkt, FLA = Firstlattenabstand
Maße gelten für 30/50-Lattung.
Bei 40/60-Lattung sind die LAF-Maße auf Anfrage bei CREATON erhältlich.

BEDARF DECKLÄNGE	BEDARF DECKBREITE
Ortgänge, Doppelwulst, Längshalber	Firstanschluss-Lüfterziegel, Pultziegel
ca. 2,9 Stk./lfm.	ca. 4,9 Stk./lfm

Ausführliche strömungstechnische Untersuchungen haben unserem "HERZZIEGEL" eine überdurchschnittliche Regeneintragsicherheit bestätigt. Aufgrund technisch ausgereifter

Verfalzungen erreichen Sie bereits bei

24 mit einer Unterspannung (CREATON "UNO"),
22 mit einer Unterdeckung verschweißt oder verklebt (CREATON "DUO"),
18 mit einem regensicheren Unterdach (CREATON "TRIO"),
10 mit einem wasserdichten Unterdach (CREATON "QUATTRO")

die erforderliche Regeneintragsicherheit innerhalb unserer Gewährleistungsbedingungen. Bei Fragen zur Ausführung des Unterdachbereichs beraten wir Sie gerne. Bei Lattenabständen im Minimal-/Maximal- Grenzbereich bitte bei Bestellung unbedingt die Lattweite angeben!

Wegen der naturgegebenen Unterschiede beim Rohton kann es zu geringfügigen Farb- und Maßabweichungen kommen.
