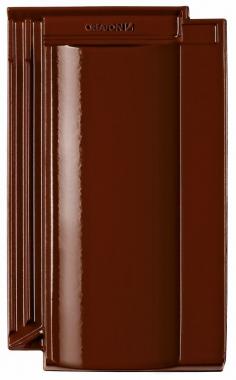

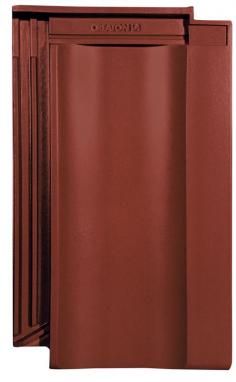

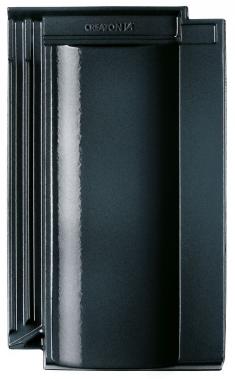

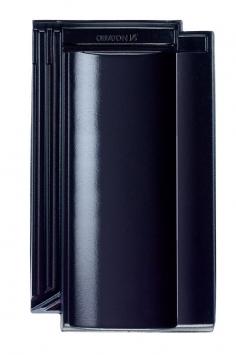

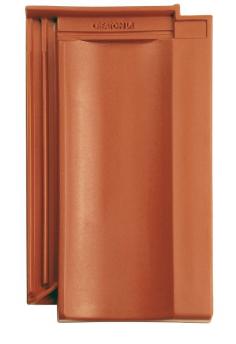

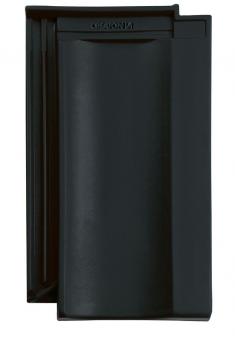

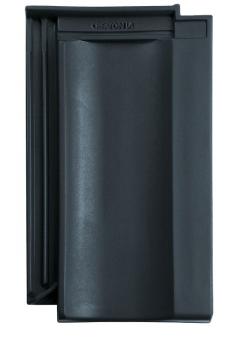

Terra Optima
Der universell einsetzbare Reformziegel
Der Reformziegel in Nordwestdeutschland besser bekannt unter dem Namen Rheinlandziegel verbindet Tradition und Moderne optimal. Ein Verschiebeziegel mit Kopfverschluss, gleichermaßen formschön und funktional.

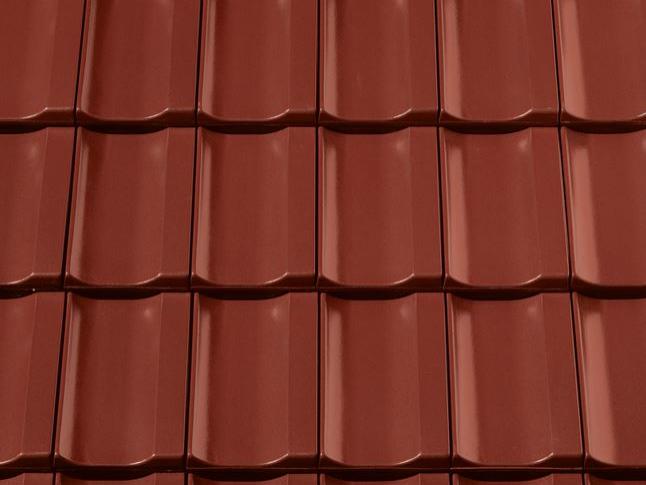

An alles gedacht wurde auch bei Sanierungen und Renovierungen. Durch das hohe Verschiebespiel können die Ziegel sehr leicht den Lattenabständen angepasst werden speziell für Mansarddächer mit kurzen Sparren sind das ideale Voraussetzungen. Doch "TERRA OPTIMA" besticht noch mit weiteren hervorragenden Eigenschaften. Die doppelte Verfalzung mit seitlichem Wasserablauf sorgt für optimalen Nässeschutz. Sanfte Mulden ergeben eine wohltuend ruhige Dachstruktur.
GRÖSSE: |
CA. 262 X 441 MM | ||
---|---|---|---|
min. ca. |
i.M. ca. |
max. ca. | |
DECKBREITE: |
219 mm |
220 mm |
221 mm |
DECKLÄNGE: |
330 mm |
355 mm |
380 mm |
max. ca. |
i.M. ca. |
min. ca. | |
ZIEGELBEDARF: |
13,8 Stk./m |
12,8 Stk./m |
11,9 Stk./m |
GEWICHT: |
ca. 3,4 kg/Stk |
ca. 43,5 kg/m | |
MINIPACK: 6 STÜCK |
Palette: 288 Stück |
LAF-WERTE IN MM | |
---|---|
Firstziegel |
DN 10 15 20 25 30 35 40 45 50 55 |
PF |
LAF 110 110 110 100 100 100 90 90 90 90 |
LAF = Lattenabstand zum Firstschnittpunkt, FLA = Firstlattenabstand
Maße gelten für 30/50-Lattung.
Bei 40/60-Lattung sind die LAF-Maße auf Anfrage bei CREATON erhältlich.
BEDARF DECKLÄNGE |
BEDARF DECKBREITE |
---|---|
Ortgänge, Doppelwulst, Längshalber |
Firstanschluss-Lüfterziegel, Pultziegel |
ca. 2,8 Stk./lfm. |
ca. 4,5 Stk./lfm |
Ausführliche strömungstechnische Untersuchungen haben unserem "TERRA OPTIMA" eine überdurchschnittliche Regeneintragsicherheit bestätigt. Aufgrund technisch ausgereifter Verfalzungen erreichen Sie bereits bei
18 mit einer Unterspannung (CREATON "UNO"),
16 mit einer Unterdeckung verschweißt oder verklebt (CREATON "DUO"),
14 mit einem regensicheren Unterdach (CREATON "TRIO"),
10 mit einem wasserdichten Unterdach (CREATON "QUATTRO")
die erforderliche Regeneintragsicherheit innerhalb unserer Gewährleistungsbedingungen. Bei Fragen zur Ausführung des Unterdachbereichs beraten wir Sie gerne. Bei Lattenabständen im Minimal-/Maximal-Grenzbereich bitte bei Bestellung unbedingt die Lattweite angeben!
Wegen der naturgegebenen Unterschiede beim Rohton kann es zu geringfügigen Farb- und Maßabweichungen kommen.
* Bei Decklängen von 330mm - 350mm müssen die Ortgänge ausgeklinkt werden
